2016年4月浙江省普通高校招生选考科目考试通用技术试题
更新日期:2017-2-3    作者:浙江省教育考试院    编辑:admin    点击量:25071
[通用技术网]

二、非选择题(本大题共4小题,第14小题6分,第15小题9分,第16小题3分,第17小题6分,共24)

14.如图所示为车间温度控制系统示意图。当传感器检测到室内温度达到设定值的上限时,控制器发出信号,连通水泵和风机电源,水泵向进气窗输送冷却水形成水帘,风机将室内的空气排出,室外的空气通过水帘降温后进入室内,降低室内温度。当室内温度达到设定值的下限时,断开水泵和风机电源。请根据示意图和描述,完成以下任务:

 车间温度控制系统示意图

1)该系统的控制手段和控制方式分别属于______________(在①手动控制;②自动控制;③开环控制;④闭环控制中选择合适的选项,将序号填写在“_______”处);

2)该系统的被控对象是_______(在①水帘;②水泵和风机;③车间中选择合适的选项,将序号填写在“_______”处);

3)该系统中的传感器应选用_______(在①流量传感器;②湿度传感器;③温度传感器中选择合适的选项,将序号填写在“_______”处);

4)为了提高该系统的降温效果,有效的优化措施是______________(在①增大进气窗和水帘面积;②降低温度设定值;③加大排风量;④提高传感器的灵敏度中选择合适的选项,将序号填写在“_______”处)。



15.如图所示是小明使用的台灯,灯头会自然下降。小明准备将支架两侧的弹簧拆除,在其中一侧安装可伸缩的支撑件。经过测量,灯头从最高调到最低位置时,随着四边形支架向下摆动,弹簧伸长了40mm,支架上安装弹簧的销孔直径为4mm。请你帮助小明设计该支撑件。设计要求如下:

灯头会自然下降的台灯

A.支撑件可伸缩,两端安装在支架上的销孔处(拆除弹簧后的孔),与支架构成铰连接;

B.安装支撑件后,灯头能从最高位置连续调节到最低位置,调节方便;

C.灯头调节到任意位置时,紧固支撑件伸缩部位,灯头不会自然下降;

D.支撑件主要材料采用3mm厚的钢板,辅助材料自选。

请根据描述和设计要求完成以下任务:

1)画出支撑件的设计草图,必要时可用文字说明;

2)在设计草图上标注支撑件结构的主要尺寸;

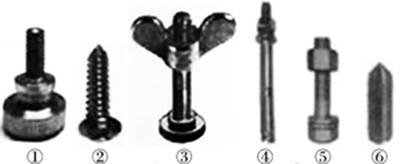

3)小明找到了以下几种类型的连接件,其中不适合用于支撑件安装和调节的是_______(只需要在以下连接件中选择两种类型,将序号填写在“_______”处);

 几种类型的连接件

4)支撑件安装到支架上后,为了检验其是否达到设计要求,小明进行了以下试验,其中合理的试验有_______(指出所有合理的项目,将序号填写在“_______”处)。

①紧固支撑件伸缩部位,牵引灯头,观察台灯是否会翻倒;

②紧固支撑件伸缩部位,在灯头上稍加压力,观察灯头是否下降;

③将灯头调节到最高位置,紧固支撑件伸缩部位,在灯头上悬挂重物,观察支架是否变形;

④松开支撑件伸缩部位,将灯头调节到最低位置,在灯头上悬挂重物,观察支架是否变形;

⑤松开支撑件伸缩部位,牵引灯头,观察灯头能否从最高位置调节到最低位置。



16【加试题】请补全三视图中所缺的三条图线。

 补全三视图中所缺的三条图线

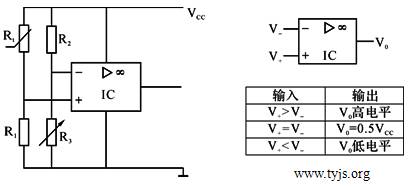

17【加试题】如图所示是小明设计的温度报警装置部分电路,其中IC是运算放大器,输入输出逻辑关系见图中表格,Rt是负温度系数热敏电阻。当温度达到或超过40℃时,要求该报警装置发出声、光报警信号。请完成以下任务:

温度报警装置部分电路

1)当温度升高时,Rt的电阻值将_______(在①增大;②减小中选择一项,将序号填写在“_______”处)。

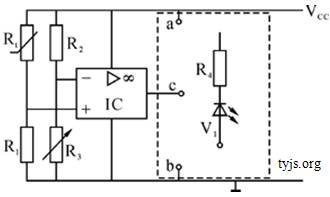

2)当温度达到或超过40℃时,要求发光二极管V1发光,请根据电路的逻辑关系在abc三点中选择合适的点连接V1R4

当温度达到或超过40℃时,要求发光二极管V1发光

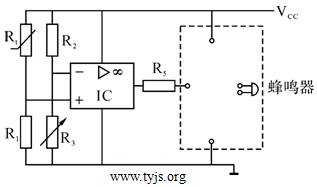

(3)运算放大器不能直接驱动蜂鸣器报警,请根据电路的逻辑关系选择合适的三极管(NPN型或PNP型,采用共发射极接法),在虚线框中画出蜂鸣器驱动电路。

运算放大器不能直接驱动蜂鸣器报警

4)在测试中发现温度超过40℃还没有报警,现要对电路重新调试,调试步骤如下:

A.将_______放入盛有冷水的烧杯,插入温度计,加入热水使水温等于40(在①IC;②R3

Rt中选择一项,将序号填写在“_______”处)

B_______,直至报警装置发出声、光报警信号为止(在①减小R3;②增大R3;③减小R3

④增大Rt中选择一项,将序号填写在“_______”处)
