第二部分  非选择题

本部分共4道题，每题6分，共24分，均是必答题。

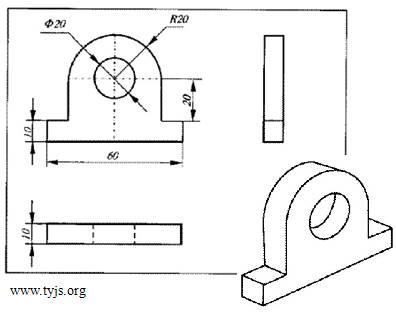

14．某同学在制作作品时，需要如图所示的零件，绘制了其不完整的三视图。

（1）请补全左视图和俯视图所缺的线。（4分）

（2）现有不同尺寸的10mm厚的铝板，以下适合用来加工此零件的铝板尺寸为。（2分）

A．52mmx52mmx10mm        B．62mmx52mmx10mm

C．58mmx52mmx10mm        D．65mmx48mmx10mm

15．某书法爱好者制作了如图所示的一款木质毛笔架。

（1）立柱与底板之间适合采用的连接方式为        （榫接／焊接／铆接），该连接属于          （刚连接／铰连接）。（2分）

（2）圆圈标注处出现了松动，欲用L型的直角钢片将该处加固。要完成直角钢片的固定需要用到的零件为           ，需用到的工具为           。（在下列选项中选择相应的序号）（2分）

①自攻螺钉；②螺栓；③膨胀钉；④扳手；⑤螺丝刀；⑥凿子。

（3）在横杆同侧挂多支毛笔时，取内侧的笔不方便，应如何改进？请用文字说明并在答题卡的图上标注。（2分）

16．有如图所示的遮阳伞，分析其结构，回答如下问题：

（1）在使用时，杆1的主要受力形式是什么？（2分）

（2）杆2如果损坏了，可否用铁链替换？通过分析其受力形式说明理由。（2分）

（3）该遮阳伞稳定性不够好，应如何改进？请用文字说明并在答题卡的图上标注。（2分）

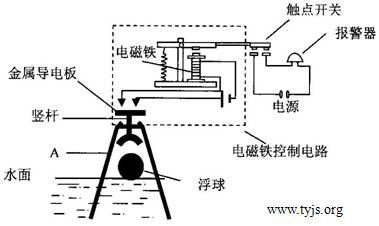

17．如图所示是一款防汛报警控制系统，A是一个漏斗形的竹片圆筒，水位上涨，浮球上浮到警戒水位时，金属导电板上移，使电磁铁控制电路接通，在电磁铁吸力的作用下触点开关闭合，报警器发出报警声。

（1）该控制系统属于       （开环／闭环）控制系统，该控制系统属于       （人工／自动）控制。（2分）

（2）该控制系统的输入量是       ，被控对象是       ，输出量是       。（3分）

（3）在其他装置保持不变的情况下，增加竖杆的长度，则实际报警水位会比警戒水位         （高／低）。（1分）
