2017年4月普通高等学校招生浙江省统一考试通用技术试卷
更新日期:2018-2-20    作者:浙江省教育厅    编辑:admin    点击量:23795

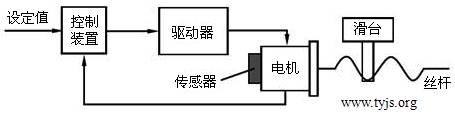

如图所示为滑台的运动系统示意图,由电机控制子系统和机械传动子系统组成。在电机控制子系统中,传感器检测电机的转动角度,并反馈到控制装置与设定值比较,控制装置根据偏差值发出运动信号,驱动器将运动信号转变成相应的电流驱动电机转动,在机械传动子系统中,电机带动丝杆转动,丝杆通过螺母驱动滑台移动。系统根据电机的转动角度和丝杆的螺纹间距计算出滑台移动的距离,从而实现对滑台位置的间接控制。请根据示意图及其描述,完成第910题。

滑台的运动系统示意图

9.电机控制子系统的执行器是

A.驱动器        B.控制装置         C.电机         D.丝杆



10.由于丝杆传动的误差和滑块移动时的摩擦,导致滑台移动的距离存在误差。为了提高滑台位置的控制精度,需要对该系统进行优化,下列措施中合理的是

 提高滑台位置的控制精度

A.将电机换成高精度电机,控制方式改为开环控制

 将电机换成高精度电机

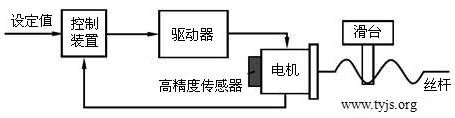

B.将传感器换成高精度传感器,提高电机转动角度的检测精度

 将传感器换成高精度传感器

C.将传感器安装在丝杆上,检测丝杆的转动角度

 将传感器安装在丝杆上

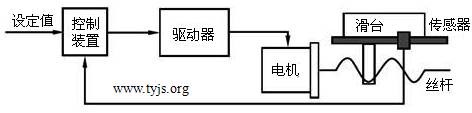

D.在滑台上安装传感器,检测滑台的位置



11.【选考题】如图所示是小明在电子控制技术实践课上搭建的电路,经测量V1Ube=0.7VUce=3V。下列关于V1工作状态的判断中,正确的是

 电子控制技术实践课上搭建的电路

A.饱和状态     B.放大状态     C.截止状态      D.条件不足,无法判断



12.【选考题】在电子控制技术实践课上,同学们用电烙铁进行焊接操作(如图所示),小明发现有下列方法,其中正确的是

 用电烙铁进行焊接操作

A.先用电烙铁加热元件引脚,再加焊锡,熔化的焊锡沿着引脚流到焊盘上形成焊点

B.先将焊锡移到焊盘上方,再用电烙铁加热焊锡,让熔化的焊锡滴到焊盘上形成焊点

C.先将焊锡熔化在电烙铁上,再用电烙铁在焊盘上来回涂抹,把焊锡均匀地涂在引脚四周

D.先用电烙铁同时加热焊盘和元件引脚,再将焊锡送入使其熔化,在引脚和焊盘间形成焊点

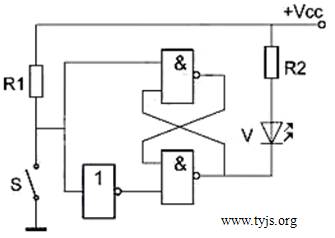

13.【选考题】下列关于如图所示电路的分析中,正确的是

 电路的分析

AS断开时V不发光,S闭合时V发光

BS断开时V发光,S闭合时V不发光

C.不管S闭合还是断开,V都发光

D.因为电路的初始状态未知,所以不能确定V是否发光

  上一篇: 四川省2014级(2016年6月)普通高中学业水平考试通用技术试卷
  下一篇: 2017年山西省普通高中学业水平考试通用技术试卷
  [文章评论]       [发表评论]            评论需经管理员审核才能发表
  第5题看不懂。感觉这二个工具要将一块铁板加工成这个样子是很难的。第16题才3分,可要完成却要花比较多的时间,难度太大。浙江的试题偏离了技术课的要求。   [湖南uio   2018-2-20]
  第12题电烙铁的焊接似乎用多种方式进行焊接的方式也行。   [cet   2018-2-20]
  从技术课程的角度来说,认为这套试题难度有点大,全国很多省份的技术试题绝对没有这份试题的难度大,若不是有标准答案,个别题目还真不好给出答案,搞得这样难没有必要。   [通用技术老师   2018-2-20]
