2019年1月浙江省普通高中学业水平考试通用技术试卷
更新日期:2019-1-28    作者:浙江省教育厅    编辑:admin    点击量:22551

二、非选择题(本大题共2小题,第11小题6分,第12小题9分,共15[通用技术网]

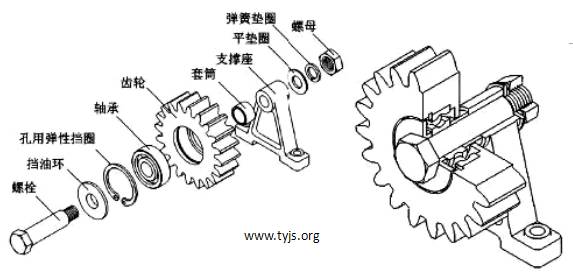

11.如图所示是一种过桥齿轮装置的结构示意图。轴承安装在齿轮孔中,用于齿轮与螺栓间的支承;孔用弹性挡圈安装在齿轮孔中的槽内,用于轴承在齿轮孔中的轴向定位;螺栓穿过挡油环、轴承孔、套筒后安装在支撑座上,平垫圈、弹簧垫圈、螺母安装在螺栓上,用于锁紧。

一种过桥齿轮装置的结构示意图

11题图

过桥齿轮的装配需要以下环节:A.安装轴承;B.安装螺栓;C.安装弹簧垫圈;D.安装螺母;E.安装平垫圈;F.安装孔用弹性挡圈;G,安装挡油环;H.安装套筒;L.安装齿轮。

请分析过桥齿轮装置的结构和装配工艺,回答以下问题

(1)合理的装配流程为: GLH EC (在“ ”处填写装配环节的序号)

(2)在过桥齿轮装置的结构图中,安装弹簧垫圈的目的是 (A.防止螺母松动B.防止螺母损坏;C.便于螺母拆卸中选择合适的选项,将序号填入“ ”处)

(3)小明在通用技术实践课上手工加工螺栓的螺纹时,不需要用的工具是 (在以下选项中选择合适的选项,将序号填入“ ”处)

手工加工螺栓的螺纹时不需要用的工具是

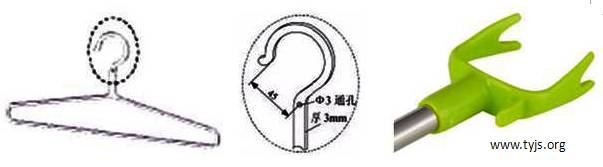

12.小明在学校寝室晾晒衣服时发现衣架容易被风吹落,决定在衣架上设计一个防脱落装置,于是准备在如图所示衣架的挂钩部分安装一个防脱落摆杆。现已在挂钩的下端钻了一个直径为3mm的小孔,用于与防脱落摆杆的连接。请你帮助小明完成防脱落摆杆的设计。设计要求如下:

一个防脱落装置

12题图

A.安装防脱落摆杄后,摆杆能把挂钩的开口挡住,使衣架具有防脱落功能;B.能用手直接拿着衣架挂放到晾衣杆上并能方便取下;C.能使用普通的衣架叉(如图)把衣架挂放到较高的晾衣杆上并能方便取下;D.所需材料和零件自选。

请根据描述和设计要求,完成以下任务:

(1)画出衣架防脱落摆杆的设计草图,必要时可用文字说明;

(2)标注衣架防脱落摆杆的主要尺寸;

(3)小明发现衣架容易被风吹落,发现该问题的途径是 (A.观察日常生活;B.收集和分析信息;C.技术研究与技术试验中选择合适的选项,将序号填入“ ”处)

(4)在制定设计方案前,需要明确设计的限制因素。以下不属于设计限制因素的是 (A.衣架叉的长度;B.直径为3mm的小孔;C.挂钩的开口尺寸中选择合适的选项,将序号填人“▲”处)

(5)小明在设计和制作完成后需对衣架的防脱落效果进行试验。以下不需要做的试验是 (A.有大风时观察衣架是否会被吹落;B.观察衣架上的衣服是否会被风吹落;C.观察用衣架叉把衣架挂上晾衣杆和从晾衣杆上取下是否方便中选择合适的选项,将序号填入“ ”处)
