二、填空题(本大题分2小题10个空,每空2分,共20分)
16.梅雨季节,小严同学发现衣服无法干透,容易滋生霉菌,由此产生了设计一个衣物杀菌消毒装置的想法。她查阅资料发现紫外线具有很好的杀菌消毒效果,于是设计了如图所示的伞形紫外光杀菌消毒装置。她将紫外光灯安装在伞内的顶部,伞布的内面采用银色反紫外光材料,当撑开、闭合伞罩时,紫外线灯随之接通、断开电源。操作时,只需将伞撑开罩住衣物,就可以对衣物杀菌消毒了。该装置操作简单,携带方便。该装置制作完成后,小严在梅雨季节对其进行了试验,结果如下:
试验对象 |
试验方法 |
试验时间 |
试验结果 |
试验结论 |
A组内衣10件 |
清洗后自然晾晒 |
30天 |
有霉点 |
伞形紫外光杀菌消毒装置杀菌效果明显 |
B组内衣10件 |
清洗后自然晾晒,每天使用3分钟 |
30天 |
未发现霉点 |
根据以上信息,请回答下列问题:
(1)小严发现问题的途径是 【1】 ;
(2)结构一般可分为实体、壳体和框架等基本类型,该装置的支撑结构属于 【2】 结构;
(3)设计的一般原则有安全、经济、实用等原则,该装置成本低廉,体现了设计 【3】 原则;
(4)小严想为该装置申请实用新型专利,必须向 【4】 提交必要的申请文件,经过法定的审批程序,才能获得专利权。[通用技术网]
(5)试验根据目的不同可分为功能、优化、环境适应性等试验,小严对该装置的試验属于 【5】 试验。
17.如图是某同学将无人机定在空中某一点上航拍校运会入场式的画面。这种空中定点的技术称为“定点悬停”。其工作原理是:无人机通过GPS定位装置获取自身所在位置的坐标,将其与预定悬停位置坐标进行比较,以便进行差值控制。当风力使其偏离预定位置时,飞行控制器会自动调节相关电机的功率,改变多轴螺旋桨转速,使无人机迅速反向动作进行补偿,从而实现定点悬停。根据以上信息,请回答下列问题:
(1)控制系统分为开环控制系统和闭环控制系统,无人机的定点悬停控制系统属于 【6】 控制系统;

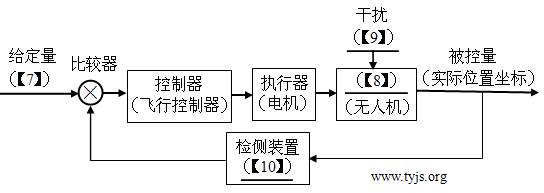

(2)无人机定点悬停的控制系统框图如下,请补充完整。
三、识图与绘图题(本大题共6分)[通用技术网]

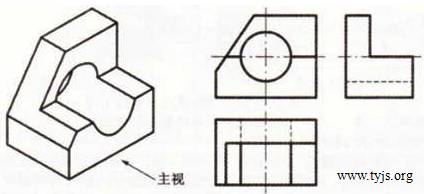

18.根据所给立体图,补全左视图和俯视图中的线条。
四、应用题(本大题共14分)

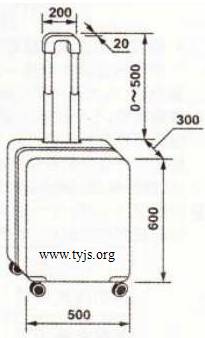

19.在火车站,小明同学总能看到年轻的母亲独自艰难地抱着小孩,提着大包,拖着旅行箱赶火车的场景,于是想在拉杆旅行箱上设计安装一个儿童安全座椅来解决这个问题。他选取了一种箱体和拉杆强度都足够,带有4个万向轮的旅行箱,其尺寸如图所示,并通过设计分析列出了如下设计要求:
(1)适用于1—3岁的儿童;
(2)强度足够,与旅行箱连接牢固;
(3)重量较轻,可以折叠,方便携带;
(4)能在旅行箱上方便地安装和拆卸;
(5)不破坏旅行箱;
(6)安上座椅后能确保儿童安全,且方便大人平推旅行箱。
根据上述设计要求,请你帮小明完成以下任务:
(1)画出设计草图,能清晰地表现实现安全、折叠等要求的关键部位结构,并标注必要的尺寸;
(2)写出制作座椅所使用的材料(至少写出2种);并简要说明座椅与旅行箱是怎样实现合理连接的;[通用技术网]
(3)座椅制作完成,通过了结构的强度和稳定性测试,你认为还可以对座椅作哪些具体的改进设计?(至少写出2条)
|
