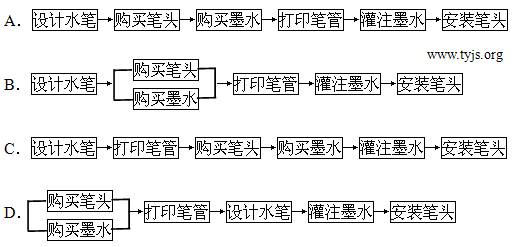

8．小明要制作一支个性水笔，他准备用3D打印机打印笔管，购买笔头、墨水。下列流程中不合理的是[通用技术网]

【考点】流程的设计。

【答案】D

【解析】在设计流程时注意时序不可颠倒的环节，在这里设计水笔和打印笔管的时序不可颠倒，故D项符合题意。

掌握好流程的基本概念，要会识读流程图。特别是流程的作业方式：串行和并行的区别。一道工序完成之后才能进入下一道工序称为串行；不同的工序可以同时进行称为并行。

9．下列关于系统的说法不正确的是

A．系统分析要遵循三个主要原则        B．影响系统优化的因素不可以人为调节

C．系统始终处在运动变化和发展之中    D．系统包含两个或两个以上的要素（或部分）

【考点】系统及系统分析。

【答案】B

【解析】影响系统优化的因素是可以人为调节的，不可人为调节的因素是约束条件，所以B项符合题意。

掌握系统的三个必要条件：至少要有两个或两个以上的要素（部分）；要素（部分）之间相互联系、互相作用，按照一定方式形成一个整体；整体具有的功能是各个要素（部分）的功能中所没有的。同时理解和区别系统的五大性质、三大原则以及系统优化影响因素和约束条件。

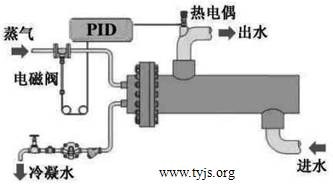

10．如图所示是某水温控制系统示意图。蒸气对容器中的水加热后变成冷凝水排出。热电偶对出水的温度进行检测，并将测得的信号送到PID控制器与设定的温度比较，PID控制器根据偏差值控制电磁阀调节蒸气的流量。下列因素的变化对蒸气流量的调节没有影响的是

A．冷凝水的温度             B．进水的温度

C．热电偶的性能             D．PID控制器的设定参数

【考点】控制系统的控制过程分析。

【答案】A

【解析】在该控制系统中，进水的温度、热电偶的性能及PID控制器的设定参数都会影响到控制电磁阀调节蒸汽的流量。而冷凝水是经过冷却之后排出的，对蒸汽流量的调节没有任何影响。故选A。

准确理解“二器三量一对象”；①有的开环控制系统中也有检测装置，所以有检测装置的系统不一定是闭环控制系统；②一般“恒值”控制都是属于闭环控制系统。③控制过程一般都会在题干中清楚描述出来，一般都会结合示意图加以描述，所以做控制系统的题目时，要认真阅读题目就显得特别特重要。④被控对象往往是温度、位置、形态等发生变化的物体，而被控量往往是某种物理量或状态量或动作等；⑤闭环控制系统的抗干扰能力也是有限的，假如对输出量控制精度要求不高，一般就采用开环控制系统，比较简单便宜。

11．【加试题】如图所示的两个电路中，三极管为硅管。下列关于LED发光时，M、N点电位分析正确的是

A．M点约为0.7V，N点约为0.7V

B．M点约为0.7V，N点约为3V

C．M点约为2.7V，N点约为3V

D．M点约为2.7V，N点约为0.7V

【考点】三极管的工作特性。

【答案】A

【解析】题中明确LED灯发光时，故三极管导通，根据PN结的伏安特性曲线可知，硅管的导通压降为0.6—0.8V之间，所以，M和N的电位约为0.7V。三极管为电流控制元器件。

本题是一道非常漂亮的题目，主要就是考核学生对PN结的理解能力。一定要从二极管的伏安特性曲线去理解该题。掌握好三极管之前，必须要正确理解二极管的工作特性与PN结的关系。掌握好三极管的三个工作状态。

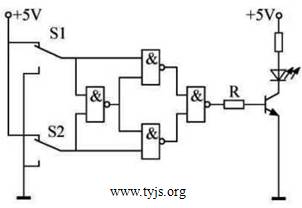

12．【加试题】如图所示的电路，下列分析中不正确的是

A．S1接地，S2接电源，LED发光     B．S1接地，S2接地，LED不发光

C．S1接电源，S2接地，LED发光     D．S1接电源，S2接电源，LED发光

【考点】逻辑电路的分析。

【答案】D

【解析】

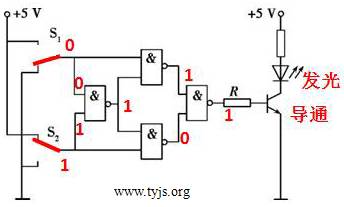

方法一：A选项S1接地、S2接电源，经分析如下图：

可知LED发光，故A选项正确。

B选项S1接地、S2接地后，经分析如下图：

可知LED不发光，故B正确。

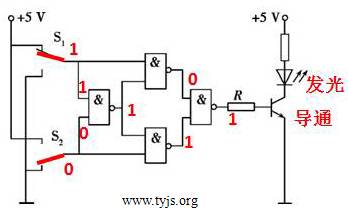

C选项S1接电源、S2接地，经分析如下图：

可知LED发光，，故C选项正确。

D选项S1、S2都接电源后，经分析如下图：

可知LED不发光，故D错误。

方法二：由电路图可知，逻辑电路表达式为：

即为异或门，所以很快可以得到答案为D

数字电路应用题，从本次高考题型来看，逻辑门电路的考核有进一步加大考核的趋势，今后学生需要加强该方面知识的深入学习，由逻辑门电路列出逻辑表达式，并能化简是解决此类问题的法宝，单纯从选项出发进行代入分析不可取。加大逻辑表达式、逻辑门电路的应用、真值表等分析能力。

13．【加试题】如图所示是小明设计的电路，当温度低于设定值时V₄发光。已知三极管工作在开关状态，Rt为热敏电阻。下列分析中不正确的是

A．Rt应选用负温度系数的热敏电阻

B．S闭合时，V₃导通后，V₂导通

C．闭合S后，温度下降到设定值以下时V₄发光，然后温度升高到设定值以上时V₄熄灭

D．S断开，当V₁截止时，V₃截止

【考点】电子控制电路的分析。

【答案】C

【解析】当温度低于设定值时，V₄ 发光，则说明V₃导通，V₃的b极获得高电位，则V₁导通，V₁的b极获得低电位，故可知，对于该热敏电阻，温度下降，阻值升高，使得分压电位下降，即Rt应用负温度系数的热敏电阻，A正确。 S 闭合时，V₃导通后，V₂的b极获得低电位，V₂导通，B正确。 闭合S后，温度下降到设定值以下时，V₁导通，V₃导通，V₄发光，V₂导通，然后温度升高到设定值以上时，V₁截止，但V₂依旧还导通，故V₄不会熄灭，C错误。S断开，当V₁截止时，V₃截止，D正确。 因此，C项符合题意。

简单的控制电子电路分析是通用技术中加试必考项，三极管的工作状态、特殊电阻实物识别、特殊电阻阻值的变化规律，如：光敏电阻光线越强阻值越小、负温度系数热敏电阻随温度升高阻值下降、正温度系数热敏电阻随温度升高阻值变大；PNP/NPN三极管区别。
