2019年6月浙江省技术学考通用技术试题
更新日期:2019-9-13    作者:浙江省教育厅    编辑:admin    点击量:29422

二、非选择题(本大题共2小题,第11小题6分,第12小题9分,共15分)

11.如图所示是某个夹具中的一个压紧摆杆,其中各孔均为通孔。小明在通用技术实践课上用大小合适的钢板加工该压紧摆杆。在加工过程中需要以下环节:

A.冲眼;B.钻孔;C.锯割;D.划线;E.攻丝;F.锉削。

 某个夹具中的一个压紧摆杆

请分析该压紧摆杆的加工环节,回答以下问题:

1)合理的加工流程为: A C (在“ ”处填写加工环节的序号);

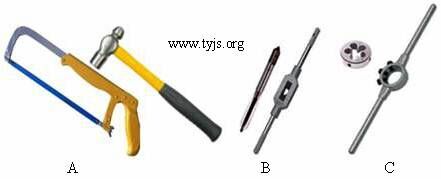

2)小明加工该压紧摆杆时,下列工具组合正确并且用到的是 (选择合适的选项,将序号填入“ ”处);

某个夹具中的一个压紧摆杆加工需要的工具

3)小明在加工该压紧摆杆时,下列说法中错误的 (在A.在台钻上钻孔时要戴防护眼镜,不能戴手套;B.锉削时要注意身体和手臂动作的协调;C.锯割时推锯不加压,回拉加压中选择合适的选项,将序号填入“ ”处)。

【答案】1DBEF(顺序不可以调换);(2B:(3C

【解析】本题考查金属加工工艺。

1)根据图示构件形状,结合金工工艺的一般流程和金工特殊流程的规律,划线为金工后续加工提供了依据,应该放在最前面的位置;攻丝之前必须先钻底孔,钻孔之前必须冲眼;锯剖后锯剖面必然是粗糙的,应该后跟锉削的操作,故可知加工该工件的流程为:划线→冲眼→钻孔→攻丝→锯剖→锉削。故本小题答案为DBEF,且顺序不可以调换。

2)根据题目描述,金工手锯和金工锤并不匹配,因此A不选;该摆杆上有螺纹孔,所以需要用到丝锥和丝锥扳手进行攻丝操作,因此B选对;该摆杆不需要加工外螺纹,所以用不到圆板牙和圆板牙扳手,故C不选.本小题答案为B

3)本小题考查的金工操作要领。A选项正确,因为钻孔的操作要领是“两要两不要”,即要集中注意力,要戴防护眼镜,不能戴手套,不能用手直接扶持小的、轻薄的工件,B选项正确;锉削时要注意身体和手臂动作的协调,C错误,锯割时推锯加压,拉锯不加压。故本小题答案为C

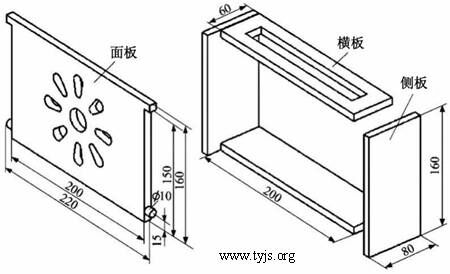

12.小明发现家中的路由器挂在墙壁上不美观,时间久了容易积灰尘,准备设计制作一个木盒将路由器罩住。现根据路由器的形状和尺寸构思了以下设计方案(如图所示)。木盒的面板设计已完成,面板两端的凸出部分用于与侧板的连接。请你帮助小明完成侧板与面板连接部分的设计,设计要求如下:

A.木盒材料均选用10mm厚的木板;

B.面板与侧板连接,不能用其它材料和连接件;

C.组装后面板能够翻下和合上,方便可靠。

一个木盒将路由器罩子

请根据描述和设计要求,完成以下任务:

1)画出侧板的设计草图(画出其中一块即可),必要时可用文字说明;

2)标注侧板设计部分的主要尺寸;

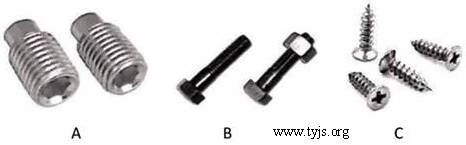

3)如果侧板与两块横板用螺钉连接,应选择的螺钉是 (在以下选项中选择合适的选项,将序号填入“ ”处);

一个木盒将路由器罩子方案1

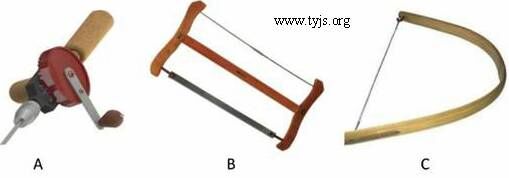

4)加工横板上的矩形槽,不需要用到的工具是 (在以下选项中选择合适的选项,将序号填入“ ”处);

一个木盒将路由器罩子方案2

5)组装完成后,对侧板是否满足设计要求进行试验,以下不需要做的是 (在A.面板的翻转是否方便灵活;B.面板合上后能否固定;C.面板的散热效果是否良好中选择合适的选项,将序号填入“ ”处)。

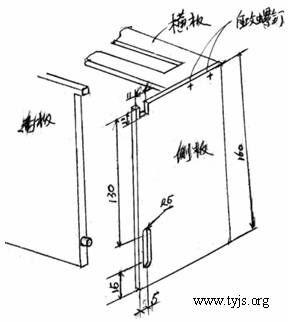

【答案】1)(2)如图所示

 一个木盒将路由器罩子方案3

3C;(4B;(5C

【解析】本题考查草图设计,连接件要求实现可以相对转动和固定的功能、固定连接和加工工具选择和技术试验。

1)(2)要求设计盒子的侧板,要求面板可以翻下和合上,方便可靠.这道题所描述的面板和侧板的相对运动形式是折叠,可以归类为转动。

需要说明的是,草图设计的答案不唯一,只要能实现题目所要求的功能,就能得分。

一个木盒将路由器罩子方案实物图

实物图

3)侧板和两款横板连接,是木板和木板之间的连接,应选择的螺钉是自攻螺钉,故本题答案为C.

4)横板上的矩形槽位于木板的中间,可以利用钢丝锯锯割而成,而钢丝锯使用前要先用手摇钻钻孔并将钢丝锯上的钢丝穿过该孔,所以要用到的是A手摇钻、C钢丝锯,用不到的是B框锯,所以本题答案为B

5)根据题目的设计要求,可以知道转动灵活、固定可靠都是需要进行试验的,而散热效果题目并没有给出直接的要求,所以不属于需要进行的试验,故本题答案为C
