二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分）

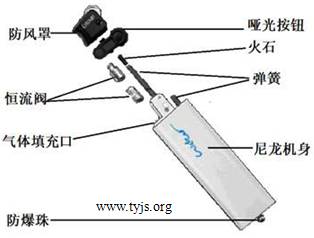

14．打火机是常见生活用品，如图所示是某款一次性打火机的装配结构图。组装打火机需要以下环节：A．把带有火石的弹簧放入尼龙机身内；B．将火石固定在稍长的弹簧上；C．将哑光按钮与尼龙机身相咬合并扣紧；D．组装好恒流阀并固定在气体填充口处；E．盖上防风罩；F．验证是否可以打着。

⑴合理的装配流程是：  ▲   →A →   ▲   →  ▲   →   ▲  →F （将装配流程的序号写在“  ▲  ”上）

⑵在打火机零件中，可以作为标准件的是  ▲  （在A．弹簧；B．尼龙机身；C．恒流阀；D．防风罩中选择合适的一项，将序号填入“  ▲   ”处）。

⑶打火机尼龙机身的容积（打火次数）与安全性存在着相互制约的关系，设计时要统筹兼顾机身容积和安全性，先考虑安全性，再考虑尼龙机身的容积，这体现了系统分析的   ▲     原则（在A．整体性；B．科学性；C．综合性中选择合适的一项，将序号填写在“   ▲ ” 处）；

15．如图甲所示是小明购买的一款家用投影机，为了方便使用，小明为它制作了一个支撑座（如图乙），使投影机能处在一定的投影高度。请你帮助小明设计一个连接投影机和支撑座的连接件，已知投影机下部有一个直径为8㎜的螺纹孔用于连接，支撑座上端的形状如图丙所示。设计要求如下：

A．连接件能牢固连接投影机和立杆，且安装拆卸方便。

B．连接后，投影机能实现向上、向下30°连续转动，实现投射角度可调，且连接可靠。

C．连接件采用厚度3mm，宽度42mm的扁钢条制作。辅助配件自选。

D．连接件与投影机之间用直径为8mm的螺栓连接。

⑴画出连接件的设计图，必要时可用文字说明；

⑵在设计草图上标注连接件的主要尺寸；

⑶制定连接件设计方案前，需要明确设计的限制因素。以下因素中，  ▲  、  ▲   不属于设计的限制因素（在A．支撑座的总质量； B．投影机下部用于连接的螺纹孔的直径；C．小明的加工制作水平；D．投影机的机身高度中选择合适的选项，将序号填入  ▲  处）

⑷为了检验连接件是否达到设计要求，小明安装好投影机后，进行了以下试验，其中不合理的试验有  ▲  （在下列选项中选出一个不合理的选项，并将序号填写在   ▲  处）

A．用适当的力向上提、向下压投影机，看连接是否牢固

B．轻轻用水平的力推支架，看是否容易倾倒

C．调节投影机，看能否实现向上、向下30°转动

D．进行折装试验，看拆卸安装是否方便

16．补全三视图中所缺的三条图线（超过三条图线倒扣分）

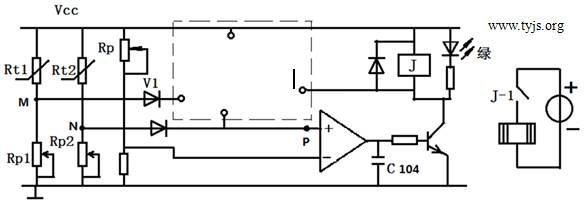

17．如图所示的某小水箱水温自动控制电路图，Rt₁和Rt₂是相同型号的热敏电阻，该控制电路可将水温控制在30℃-37℃之间。根据电路图，回答问题。

⑴图中电容C（外壳标有为“104”字符）的电容量为  ▲  μF（在A．0.1；B．0.01；C．0.001中选择合适的选项，将序号填写在“  ▲  ”处）；

⑵Rt₁、Rt₂为  ▲  温度系数热敏电阻（在A．正；B．负中选择合适的选项，将序号填写在“  ▲  ”处）；调节下限温度的电阻是  ▲  。（在A．Rp₁；B．Rp₂中选择合适的选项，将序号填写在“  ▲  ”处）

⑶J-2的作用是 ▲  （在A．保护三极管；B．在N点从高电位变为低电位的瞬间，能为P点继续输入高电位；C．在M点为低电位的情况下，能为P点继续输入高电位中选择合适的选项，将序号填写在“  ▲  ”处。

⑷小明对电路作了部分调整，改用一个三极管代替J-2，使电路功能不变。请你选用合适的三极管，并帮助小明完成该部分电路。
