必修1高考真题解析
第六章 设计图样的绘制
（以江苏版课文分试题章节）
【例1】(安徽省2008年普通高中学业水平测试通用技术试题)图样是一种重要的技术语言形式，它具有表达和交流设计信息的作用。在不同的环节，往往使用不同形式的图样，在零件加工环节通常使用（ ）
A、草图 B、透视效果图 C、零件加工图 D、立体图
【解析】草图用于表达设计创意、呈现设计构思方案并激发灵感；与草图相比，透视效果图更能真实地表现产品的样式、材质和空间效果等；机械加工图是以三视图的形式来表达机械加工方法的一种技术图样，是完成产品机械加工的主要依据。零件加工图属于机械加工图的一种。
【答案】C
【例2】(海南省2008年会考题 )工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要求的是（ ）
【解析】机械加工图是以三视图的形式表达机械加工方法的一种技术图样，它通常由三视图及其尺寸标注、必要的其他视图、标题栏和文字说明几部分组成。因此符合加工要求的是C选项。
【答案】C

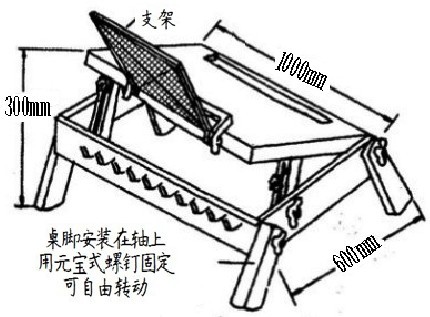

【例3】(浙江省2009年会考)如图所示是王凯同学的折叠式小书桌设计方案，从该方案中我们可以知道
A．小书桌的长度为300mm B．小书桌的桌面角度无法调节
C．桌面的支架可用来放教科书 D．小书桌的桌脚无法调节
【解析】由图知，小书桌的长度为1000mm，A选项错误；桌脚、桌面安装在轴上，用元宝螺帽固定，可以自由转动，B、D选项错误；故只有C选项正确。
【答案】C
【例4】(海南省2009年会考题 ) 以下给定的轴侧图，对应有四组三视图，其中正确的是：（ ）
【解析】主视图，从前向后投影；俯视图，从上向下投影；左视图，从左向右投影。可见的轮廓线用实线表达，不可见的轮廓线用虚线表达。
【答案】C
【例5】(海南省2009年会考题 ) 等边角钢由相互垂直的两个面组成，在其加工图中，从垂直上面圆孔中心到两个面交线的垂直距离是（ ）
A.18 B.12 C.60 D.30
【解析】本题考查对尺寸标注的识读。圆孔中心距垂直面上端的距离是30mm，垂直面的高度为60mm，60mm-30mm=30mm。
【答案】D
【例6】(浙江省2008年会考)根据如图所示的组合体，在下列选项中选出正确的左视图
【解析】该题要确定的是左视图，从左向右投影，处于物体右边的直角凹角是不可见的，应该用虚线来表达。
【答案】Ｂ

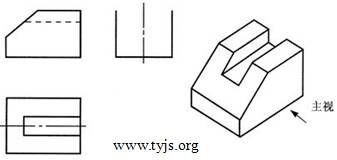

【例7】(浙江省2008年会考)根据立体图，请补全俯视图和左视图所缺的线条。
【解析】根据正投影的原理和三视图的投影规律，主视图与左视图“高平齐”，确定左视图；主视图与俯视图“长对正”，确定俯视图。

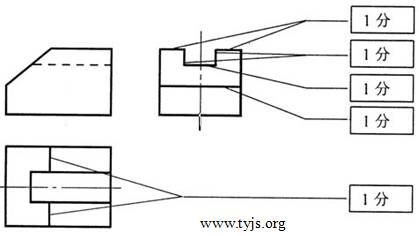

【答案】（5分。所有补线应满足长对正、高平齐、宽相等的投影关系才能得分。）
说明：此套题目由浙江省舟山市大衢中学 刘明国老师 解析
