第六章设计图样的绘制(必修1达标训练)
更新日期:2012-1-15    作者:网络综合    编辑:admin    点击量:7041

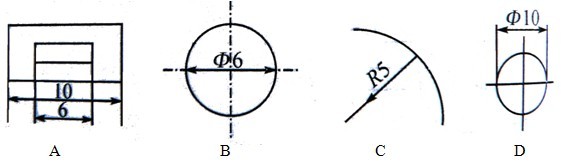

7.以下尺寸标注正确的是(

尺寸标注正确的是——www.tyjs.org网站

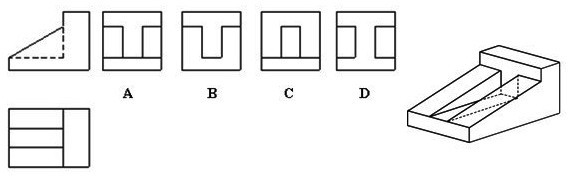

8.根据立体图、主视图和俯视图选择正确的左视图(

根据立体图、主视图和俯视图选择正确的左视图

9.下面这个模型的三视图中,哪一个视图有错?(

模型的三视图

A、主视图      B、左视图       C、俯视图     D、前视图

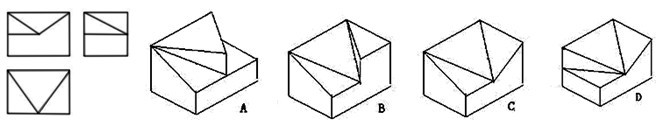

10.根据图示的三视图,在下面四个图中选出三视图对应的轴测图(     )

选出三视图对应的轴测图

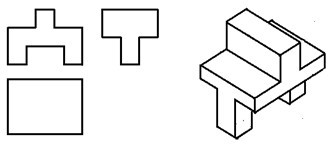

11、根据立体图补全三视图中所缺的图线。

根据立体图补全三视图中所缺的图线

12.请设计一个落地式衣帽架,用草图表达,要求有一定的稳定性和强度,能安全方便地取挂衣服。



  上一篇: 第七章模型或原型的制作(必修1达标训练)
  下一篇: 第五章方案的构思及其方法(必修1达标训练)
  [文章评论]       [发表评论]            评论需经管理员审核才能发表
  回复朱老师:第七题是选D,B不对,因为标注线不能与中心线重合。   [通用技术网站长   2019-3-13]
  第7题应该选B吧,D选项的中心轴线应该是细点画线而不是细实线   [朱   2019-3-8]
  网站的图片确实比官网的要好,谢谢网站站长。   [来客   2014-7-23]
