六根鲁班锁的制作与解法
更新日期:2012-4-22    作者:张从军    编辑:admin    点击量:15205

6根鲁班锁的制作与解法



传说春秋时代鲁国工匠鲁班为了测试儿子是否聪明,用6根木条制作一件可拼可拆的玩具,叫儿子拆开。儿子忙碌了一夜,终于拆开了。这种玩具后人就称作鲁班锁。其实这只是一种传说,鲁班锁亦称孔明锁、别闷棍、六子联方、莫奈何、难人木等,它起源于中国古代建筑中首创的榫卯结构。

又有一说鲁班锁又称孔明锁,相传由三国时期的诸葛亮发明。其内部的凹凸部分啮合,十分巧妙,形状和内部的构造各不相同,一般都是易拆难装。

清代桃花仙馆主人所著《鹅幻汇编》一书中,详细介绍了“六子联方”。 6根短木分别冠以六艺,中间有缺,以缺相合,作十字双交形。我国民间艺人利用鲁班锁结构制出多种工艺品,如绕线板、筷子筒、烛台、健身球等。近代还有用塑料和木材制造的组合球、组合马、魔方锁扣和镜框等。智玩专家秦筱春致力于鲁班锁的创新,他将传统的六柱式鲁班锁改进为789101112柱,乃至15柱,并由此获国家专利。

中外艺术家都想到用鲁班锁结构来创作雕塑艺术品。中国秦筱春为北京金融中心设计了“噬嗑”,结构为卦形,寓意“汇通天下,成为世界金融中心”。西班牙雕塑家贝罗卡利用鲁班锁结构创作了许多举世闻名的杰出作品,如《米歇尔像》、《小型玛丽来像》、《向毕加索致敬》等。

由于制作鲁班锁的过程,可以很好地将通用技术的基本操作融合在其中,因此,本网将陆续介绍这方面的内容,下面是6根鲁班锁的制作方法与解法。按图锯割好六根备料,然后按图装好,解拆的过程正好相反。

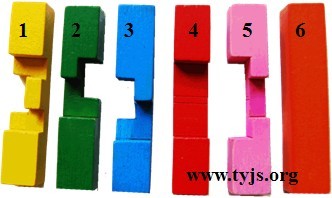

先将六根锯割好的木方成如图一所示摆好。

图一

安装过程说明:

1根与第2根的安装如下图二所示,注意“1”中间凸出来的部分放置在右边,将“2”锯割得少一些(也即完整部分长一些)的一头放左边。


图二

   3根的安装的方向很重要,要将锯割得多一些(也即完整部分短一些)的一头放上边,如图三所示,如若将锯割得少一些(也即完整部分长一些)的一头放如图所示的上(左)边,则安装出来的成品中“3”柱与“4”柱的上、下长度不相等。如图四所示。


图三


图四

    只要前面三根安装正确,第4根安装很简单,因为它的结构是对称的,只要按如图五所示安装,就可以了。


图五

5根安装要注意,如图六所示,将第5根木方的“缺口”朝上,安装就正确。如果是将木方的“缺口”朝下,则安装出来的成品就会使“2”和“5”方对不齐,如图七所示。


图六


图七



    只要多安装几次,一般会在20秒钟左右就可以安装成功,最后的成品如图八所示。



图八



通用技术网专用图片关注本网更多技术作品请回到首页《通用技术网》点击《学生作品》栏目
