二、非选择题(本大题共4小题,第16~17题每题10分,第18题12分,第19题13分,共45分)
16.如图所示是一款移动式笔记本电脑支架,要求测试该支架的稳定性。现提供不同质量的重物若干,请设计简易试验方案,并回答问题。
(1)在支架稳定性最差的状态下,确定支架不发生倾倒时所能承受的最大载荷。
A.以下三个示意图中符合试验要求的是 (在“ ”处填写所选示意图的序号);
B.在你选择的示意图上表示试验方法,并用文字说明主要步骤。(2)如果要提高电脑支架的稳定性,可以采取的改进措施是: (在①加大伸展臂截面的尺寸;②增加十字底座的质量;③增加垂直立柱的高度中选择一项,将序号填写在“ ”处)。
(3)要实现伸展臂之间可相对转动的功能,各段伸展臂之间应采用的连接方式是 (在①铰连接;②刚连接中选择一项,将序号填写在“ ”处)。
17.如图所示是一款壁挂式书架及其安装所需的环节。请回答下列问题:
(1)书架的安装流程为: → → → → →(在“ ”处填写安装环节的序号)。
(2)书架安装过程中需要用到的工具包括: 、 、 (在①尺;②丝锥;③螺丝刀;④台虎钳;⑤电钻中选择三项,将序号填写在“ ”处)。
(3)支架与墙壁的连接件应该选用 (在①紧定螺钉;②自攻螺钉;③螺栓螺母中选择一项,将序号填写在“ ”处)。
18.如图所示是杭州绿色建筑科技馆,集成了先进的建筑节能技术系统,其中包括:利用太阳能、风能、氢能的发电系统以及利用电梯升降过程中的势能进行发电的系统;雨水收集系统;不需耗能的日光照明系统;可以对空调、通风系统等进行智能控制的系统。请回答以下问题:
(1)除了太阳能、电梯势能发电系统,还有 、 发电系统(在①风能;②雨水收集;③氢能;④日光照明中选择二项,将序号填写在“ ”处)。
(2)在设计中对各种气象参数、建筑能耗以及系统的运行特性等建立数学模型进行研究,为建筑节能设计提供数据,这体现了系统分析的 原则(在①综合性;②科学性;③整体性中选择一项,将序号填写在“ ”处)。
(3)馆中的窗户可以自动开关,当馆内二氧化碳浓度超过设定值,控制电路控制液压装置开启窗户;当馆内二氧化碳浓度低于设定值,则自动关闭窗户。根据描述在窗户的开关控制系统方框图中“ ”处填写相应的内容。

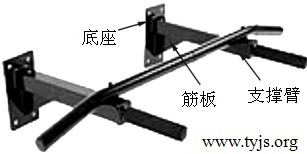

19.如图所示是一款固定在墙上的家用单杠。为了节省空间,要求不用时单杠可以收起,请改进底座与支撑臂的连接方式,重新设计底座。已知条件和设计要求如下:
A.支撑臂可以绕底座转动,底座用四个直径为10mm的膨胀螺栓固定;
B.支撑臂的截面尺寸为40mm×50mm,筋板直角边的尺寸分别为60mm和80mm,厚度为10mm。
请根据上述设计要求,完成以下任务:
(1)画出底座的设计草图(只需画出一个底座),必要时可用文字说明;
(2)在设计草图上标注底座的主要尺寸;
(3)说明你的设计方案中如何实现支撑臂转动;
(4)筋板的作用主要是为了提高支撑臂的 (在①抗剪切性能;②抗拉伸性能;③抗弯曲性能中选择一项,将序号填写在“ ”处)。
|
