2017年4月普通高等学校招生浙江省统一考试通用技术试卷
更新日期:2018-2-20    作者:浙江省教育厅    编辑:admin    点击量:23792

二、非选择题(本大题共4小题,第14小题6分,第15小题9分,第16小题3分,第17小题6分,共24分)

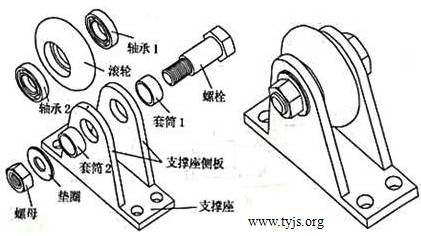

14.如图所示是车轮的结构示意图,轴承1和轴承2安装在滚轮的孔中,用于滚轮与螺栓间的支承,套筒1和套筒2分别安装在支撑座两侧板的孔中,用于对滚轮的轴向定位,螺栓穿过套筒1、滚轮、套筒2安装在支撑座上,垫圈、螺母安装在螺栓上,用于锁紧。

 车轮的结构示意图

车轮的装配需要以下环节:A.安装轴承1和轴承2B.安装螺栓;C.安装套筒1D.安装螺母;E.安装垫圈;F.放置滚轮;G.安装套筒2

请分析车轮的结构和装配工艺,回答以下问题:

1)合理的装配流程为:▲→C→▲→▲→GE→▲(在“▲”处填写装配环节的序号);

2)如果车轮要在振动场合使用,为防止螺母松动,垫圈应该选择 (在A.平垫圈;B.弹簧垫圈中选择合适的选项,将序号填入“▲”处);

3)要把螺母拧紧,合理的工具是 (在A.螺丝刀;B.扳手;C.老虎钳中选择合适的选项,将序号填入“▲”处)

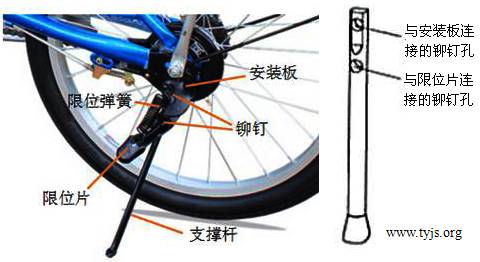

15.小明发现他的自行车支撑杆长度不能调节(如图所示),在不平整的地面上停放时,自行车容易倾倒。他想把支撑杆改成可伸缩结构。以适应不同的地面。经过测量,支撑杆长度为290mm,两个铆钉孔直径均为Φ5mm,中心距为40mm,与安装板连接的铆钉孔中心到上端的距离为10mm。现请你帮助小明设计一款可伸缩的支撑杆,设计要求如下:

1)支撑杆的长度在270mm~350mm范围内连续可调,调节方便、可靠;

2)支撑杆与限位片、安装板之间的连接结构保持不变;

3)主要材料采用钢材,辅助材料自选;

4)支撑杆的形状不限。

 自行车支撑杆

请根据描述和设计要求完成以下任务:

①小明发现问题的途径是▲(在A.观察日常生活;B.技术研究与技术试验;C.收集和分析信息中选择合适的选项,将序号填入“▲(”处);

②制定设计方案前,需要明确设计的限制因素。以下因素中, 不属于设计的限制因素(在A.铆钉孔的大小;B.限位弹簧与限位片之间的连接方式;C.人的体重;D.支撑杆的材料中选择合适的选项,将序号填入“▲”处);

③画出支撑杆的设计草图,必要时可用文字说明;

④在设计草图上标注支撑杆的主要尺寸。



16.【加试题】请补全三视图中所缺的三条图线。

 补全三视图中所缺的三条图线



17.【加试题】在电子控制技术实践课上,小明准备设计一个遮光、通风控制系统,选择光敏电阻和正温度系数的热敏电阻作为传感器。请完成以下各题:

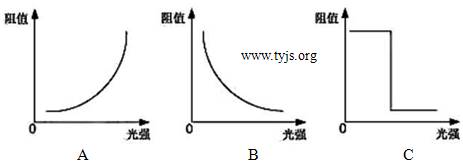

1)光敏电阻值随光照强度变化的规律与 相似(从ABC中选择合适的选项,将序号填在“▲”处);

 光敏电阻值随光照强度变化的规律

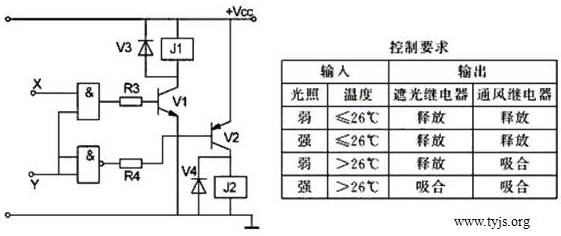

2)小明提出的控制要求和设计的控制电路如图所示,其中X点输入光照强度信号,Y点输入温度信号。根据控制要求分析电路,J1J2的作用是 (从AJ1用作遮光控制、J2用作通风控制;BJ1用作通风控制、J2用作遮光控制中选择合适的选项,将序号填入“▲”处);

控制要求和设计的控制电路

3)小明在测试电路时,发现R3R4的阻值不符合电路要求,导致J1J2始终都不能吸合,合理的调整措施是 (在A.增大R3B.减小R3C.增大R4D.减小R4中选择合适的选项,将序号填入“▲”处);

4)请你根据控制要求,在虚线框内将传感器和电阻正确地连接到电路中。

在虚线框内将传感器和电阻正确地连接到电路中
