【例6】(浙江省2009年会考)如图所示是工件锯割加工的夹持方法，其中合理的是
【解析】锯割线竖直时，操作才方便。因此合理的是A选项。
【答案】A
【例7】(海南省2008年会考题 )小鑫利用钳工工具，将图一矩形铁块加工成图二梯形铁块，其加工环节主要有：①锯割，②划线，③锉削，铁块加工。正确流程是（ ）
A．①→②→③ B．②→①→③ C．②→③→① D．③→②→①
【解析】锯割之前必须先划线，锉削是为了消除锯割面边缘的毛刺使工件符合设计所要求的形状。正确流程为②③①。
【答案】B
【例8】(海南省2009年会考题 ) 小袁要制作一个轮船模型，主要环节有①、选择材料；②、准备相应的工具和设备；③、表面处理；④、按设计图样对材料进行划线、锯割、切削等加工；⑤、装配。正确的操作流程（ ）
A．②⑤③①④ B．⑤①③②④ C．①②④⑤③ D．①⑤②④③
【解析】本题考查考生的动手操作能力，实际操作过则不难选出正确答案。
【答案】C
【例9】(浙江省2009年会考)王凯同学用金工工具将如图甲所示的圆钢加工成如图乙所示的工件，其加工环节主要有：①锯割；②划线；③锉削。合理的流程是（ ）
A．①一②一③ B．③一②一① C．②一③一① D．②一①一③
【解析】锯割之前必须先划线，锉削是为了消除锯割面边缘的毛刺使工件符合设计所要求的形状。正确流程为②一①一③。
【答案】D

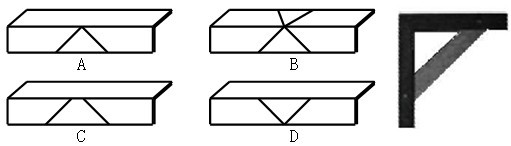

【例10】(浙江省2009年会考)用一个等边角钢制作如图所示的直角型支撑架，下列四种划线（细实线表示划线，按划线锯割）中，最合理的是（ ）
【解析】用等边角钢制作成直角型支撑架，必须要切除部分材料，通过弯曲形成。考虑到角钢有一定的厚度及直角型支撑架弯曲的方向，最合理的应该是A选项。
【答案】A
说明：此套题目由浙江省舟山市大衢中学 刘明国老师 解析
