NO：5

安装工程的专用板手铁锤组合工具

专利号：ZL 201220013408.9

专利申请人：湖南省平江县第一中学376班  余润州

辅导：湖南省平江县第一中学  张从军

一、说明书

安装工程的专用板手铁锤组合工具

技术领域：

本实用新型涉及广泛应用于金属门窗、防盗网、防护栏等安装的一种安装工程的专用板手铁锤组合工具。

背景技术：

在金属门窗、防盗网、防护栏等安装的过程中要用到两种工具，一是铁锤，二是拧紧膨胀螺钉的套筒板手，而金属门窗、防盗网、防护栏等安装是由膨胀螺钉是固定的，所以，安装金属门窗、防盗网、防护栏等的工作人员就只带这两样工具和冲击钻就可以了。他们在操作的时候，先是用冲击钻穿过防盗网预留的孔在墙壁上打孔，然后用铁锤将膨胀螺钉打入到冲击钻钻的孔中，再用拧紧膨胀螺钉的套筒板手拧紧膨胀螺钉。

从整个安装防盗网的工作过程来看，所使用的工具并不复杂，但由于铁锤与拧紧膨胀螺钉的套筒板手是分开的，特别是现有套筒板手是比较小的物件，往往在使用过程中，容易掉落，既不安全又耽误时间，同时在用了铁锤后还要弯腰去拿套筒板手，使用不便等缺点。

发明内容：

本实用新型的目的是，根据上述金属门窗、防盗网、防护栏等安装的过程中工具所存在的不足之处，研究设计一种具有使用方便，操作灵活，多功能组合利用的一种安装工程的专用板手铁锤组合工具。

本实用新型的技术方案是，该安装工程的专用板手铁锤组合工具利用铁锤和套筒板手组合运用的原理，其技术特点是，它由铁锤把的一端安装内六角套筒板手，铁锤把的另一端安装圆型铁锤，内六角套筒板手和铁锤把的连接处安装小挂钩的组合构成。

本安装工程的专用板手铁锤组合工具技术发明了利用铁锤和套筒板手组合运用的原理，它由铁锤把、套筒板手、圆型铁锤、小挂钩的组合构成。就实现了用于金属门窗、防盗网、防护栏等安装的多功能性、实用性、节省时间提高工效的方便性。

附图说明：

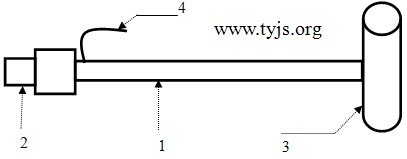

附图1为安装工程的专用板手铁锤组合工具的组合结构图。

具体实施方式：

下面结合附图及实施例做出进一步的说明。

由图1可知，本安装工程的专用板手铁锤组合工具其技术特点是，该安装工程的专用板手铁锤组合工具由铁锤把1、套筒板手2、圆型铁锤3、小挂钩4构成。

参见图1，本安装工程的专用板手铁锤组合工具其工作过程是，工作人员将

使用小挂钩可随手将它挂在金属门窗、防盗网、防护栏等的任意地方，拿取方便，完成安装工程的专用板手铁锤组合工具的挂放与取用的工作,操作的时候，先是用冲击钻穿过防盗网预留的孔在墙壁上打孔，然后用铁锤将膨胀螺钉锤击入到冲击钻钻的固定孔中，再用拧紧膨胀螺钉的套筒板手拧紧膨胀螺钉,完成铁锤的锤击、套筒板手拧紧膨胀螺钉的固定等工作。

由图1可知，本安装工程的专用板手铁锤组合工具的工作原理，图1指出了本安装工程的专用板手铁锤组合工具由铁锤把1的一端安装内六角套筒板手2，铁锤把1的另一端安装圆型铁锤3，内六角套筒板手2和铁锤把1的连接处安装小挂钩4的组合构成，完成安装工程的专用板手铁锤组合工具的挂放与取用和铁锤的锤击、套筒板手拧紧膨胀螺钉固定等功能处理。

由上所述，本实用新型采用了铁锤和套筒板手组合运用的原理，它由铁锤把、套筒板手、圆型铁锤、小挂钩的组合构成。克服了已有铁锤与拧紧膨胀螺钉的套筒板手是分开的，特别是现有套筒板手是比较小的物件，往往在使用过程中，容易掉落，既不安全又耽误时间，同时在用了铁锤后还要弯腰去拿套筒板手，使用不便等所存在的缺点，可广泛应用于金属门窗、防盗网、防护栏等安装工作员作为专用多种用途的安装工作的配备工具。

二、权利要求书

1、安装工程的专用板手铁锤组合工具，其特征是该安装工程的专用板手铁锤组合工具由铁锤把（1）的一端安装内六角套筒板手（2），铁锤把（1）的另一端安装圆型铁锤（3），内六角套筒板手（2）和铁锤把（1）的连接处安装小挂钩（4）的组合构成。

三、说明书摘要

本实用新型公开了一种作为应用于金属门窗、防盗网、防护栏等安装的一种安装工程的专用板手铁锤组合工具，其技术特点是，它由铁锤把的一端安装内六角套筒板手，铁锤把的另一端安装圆型铁锤，内六角套筒板手和铁锤把的连接处安装小挂钩的组合构成，具有使用方便，操作灵活，多功能组合利用的特点,可广泛应用于金属门窗、防盗网、防护栏等安装工作员作为专用多种用途的安装工作的配备工具。

四、说明书附图
