NO：6

新型防护衣架

专利号：ZL 201220013421.4

专利申请人：湖南省平江县第一中学384班  李福隆

辅导：湖南省平江县第一中学  张从军

一、说明书

新型防护衣架

技术领域：

本实用新型涉及广泛应用于千家万户的日常生活中一年春、夏、秋、冬四季的衣服具有防霉、防虫、防异味等功能的新型防护衣架。

背景技术：

人们所穿衣服大都是适合某个季节的，这个季节过去了，那么属于这个季节所穿的衣服也就会挂在衣柜里，要过很长一段时间的“假期”，而在这个“假期”里，人们所常使用现有的金属材料晒衣架、塑料晒衣架、金属材料晾衣架、塑料晾衣架穿挂在衣柜里，在现有的金属材料晒衣架、塑料晒衣架、金属材料晾衣架、塑料晾衣架构体里，不能装放防霉、防虫、防异味等作用的药、物处理制品，因不同的季节气候性的因素影响，因此，存在着衣服很容易发霉、生虫损坏、产生异味等缺点。

发明内容：

本实用新型的目的是，根据上述现有的金属材料晒衣架、塑料晒衣架、金属材料晾衣架、塑料晾衣架在不同的季节气候性使用过程中工具所存在的不足之处，研究设计一种具有使用方便，具有防霉、防虫、防异味等功能的实用性的新型防护衣架。

本实用新型的技术方案是，该新型防护衣架利用衣架构体储料原理和衣架构体气味散发原理，其技术特点是，它由采用金属材料钩构成挂钩1，挂钩1的一端安装塑料材料悬臂构成的悬挂臂2的中心点，悬挂臂2的左挂臂端部和左挂臂3/2端部安装小型的塑料材料网孔筒构成左网孔式储料筒3，左网孔式储料筒3的筒口装置左塑料压扣4，悬挂臂2的右挂臂端部和右挂臂3/2端部安装小型的塑料材料网孔筒构成右网孔式储料筒5，右网孔式储料筒5的筒口装置右塑料压扣6的组合构成。

本新型防护衣架技术发明了利用衣架构体储料原理和衣架构体气味散发的原理，它由挂钩、悬挂臂、左网孔式储料筒、左塑料压扣、右网孔式储料筒，右塑料压扣的组合构成。就实现了应用于千家万户的日常生活中一年春、夏、秋、冬四季的衣服具有防霉、防虫、防异味等功能的实用性、方便性。

附图说明：

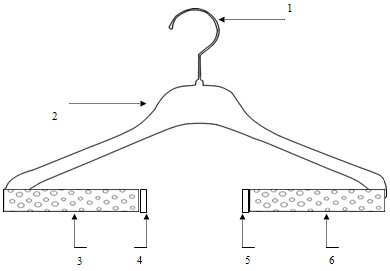

附图1为新型防护衣架的组合结构图。

具体实施方式：

下面结合附图及实施例做出进一步的说明。

由图1可知，本新型防护衣架其技术特点是，该新型防护衣架由挂钩1、悬挂臂2、左网孔式储料筒3、左塑料压扣4、右网孔式储料筒5、右塑料压扣6构成。

参见图1，本新型防护衣架其工作过程是，将左网孔式储料筒3的左塑料压扣4取开、可以装上防虫的中草药，如艾叶，也可以根据个人的喜好，放入各种带有香昧的东西，如薰衣草、竹炭等药、物处理制品，盖紧左塑料压扣4；将右网孔式储料筒5的右塑料压扣6取开、可以装上防虫的中草药，如艾叶，也可以根据个人的喜好，放入各种带有香昧的东西，如薰衣草、竹炭等药、物处理制品，盖紧右塑料压扣6，然后将衣服套置于衣架进行悬挂。由左网孔式储料筒3，右网孔式储料筒5的散发药、物处理制品气味，完成防霉、防虫、防异味等功能工作。

由图1可知，本新型防护衣架的工作原理，图1指出了本新型防护衣架由采用金属材料钩构成挂钩1，挂钩1的一端安装塑料材料悬臂构成的悬挂臂2的中心点，悬挂臂2的左挂臂端部和左挂臂3/2端部安装小型的塑料材料网孔筒构成左网孔式储料筒3，左网孔式储料筒3的筒口装置左塑料压扣4，悬挂臂2的右挂臂端部和右挂臂3/2端部安装小型的塑料材料网孔筒构成右网孔式储料筒5，右网孔式储料筒5的筒口装置右塑料压扣6的组合构成。

由上所述，本实用新型采用了衣架构体储料原理和衣架构体气味散发的原理，它由挂钩、悬挂臂、左网孔式储料筒、左塑料压扣、右网孔式储料筒，右塑料压扣的组合构成。克服了现有的金属材料晒衣架、塑料晒衣架、金属材料晾衣架、塑料晾衣架构体里，不能装放防霉、防虫、防异味等作用的药、物处理制品等所存在的缺点，可广泛应用于千家万户的日常生活中一年春、夏、秋、冬四季的衣服具有防霉、防虫、防异味等功能的新型防护衣架。

二、权利要求书

1、新型防护衣架，其特征是该新型防护衣架由采用金属材料钩构成挂钩(1)，挂钩(1)的一端安装塑料材料悬臂构成的悬挂臂(2)的中心点，悬挂臂(2)的左挂臂端部和左挂臂3/2端部安装小型的塑料材料网孔筒构成左网孔式储料筒(3)，左网孔式储料筒(3)的筒口装置左塑料压扣(4)，悬挂臂(2)的右挂臂端部和右挂臂3/2端部安装小型的塑料材料网孔筒构成右网孔式储料筒(5)，右网孔式储料筒(5)的筒口装置右塑料压扣(6)的组合构成。

三、说明书摘要

本实用新型公开了一种作为应用于千家万户的日常生活中一年春、夏、秋、冬四季的衣服具有防霉、防虫、防异味等功能的新型防护衣架，其技术特点是，它由挂钩的一端安装悬挂臂的中心点，悬挂臂的左挂臂端部和左挂臂3/2端部安装小型的左网孔式储料筒，左网孔式储料的筒口装置左塑料压扣，悬挂臂的右挂臂端部和右挂臂3/2端部安装小型的右网孔式储料筒，右网孔式储料筒的筒口装置右塑料压扣的组合构成，就实现了应用于千家万户的日常生活中一年春、夏、秋、冬四季的衣服具有防霉、防虫、防异味等功能的实用性、方便性。

四、说明书附图和摘要附图
