NO：7

太阳能多用途供电装置

专利号：ZL 201320317719.9

说   明   书

太阳能多用途供电装置

技术领域：

本实用新型涉及广泛应用于人们的野外休闲活动、野外作业的过程中的一种太阳能多用途供电装置。

背景技术：

随着生活水平的提高，很多人热衷于野外的踏青活动，更有驴友们喜欢到野外露营几天几夜，到深山老林进行探险活动。因为种种原因，对电能有迫切需要：如手机充电、夏天纳凉驱蚊、晚间照明等。

另外，夏天的农村人一般纳凉也是在房屋前的地坪里，还有各种野外作业时，需要在没有交流电的地方有电扇用就好。还有农村谷子晒干后的吹瘪谷(空壳)谷粒等，这些都是没有交流电的地方，需要用到直流电。目前，市场上没有利用太阳能发电和蓄电池储电的多用途供电设备，

发明内容：

本实用新型的目的是，根据上述野外活动、野外作业的过程中工具所存在的不足之处，研究设计一种具有使用简单，携带方便，多功能组合利用的一种太阳能多用途供电装置。

本实用新型的技术方案是，该太阳能多用途供电装置利用了太阳能的光伏发电的原理，其技术特点是，它由铝合金材料的支架8、支架8内部下方的中间位置安装蓄电池9、支架8的顶部左边撑臂上安装太阳能板7、支架8的顶部右边撑臂上安装直流电机2、直流电机2的转子轴前端安装直流风扇页1、支架8的正面上端的中间安装手摇轮5、手摇轮5的中心安装手摇曲柄6、支架8的正面上端的右边安装单车棘轮4、单车棘轮4的中心轴安装直流电机2的转子轴后端、手摇轮5和单车棘轮4的齿轮上安装传动链条3所组合构成。

本太阳能多用途供电装置技术发明利用了太阳能的光伏发电和蓄电池储电与供电的原理，它由支架8、蓄电池9、太阳能板7、直流电机2、直流风扇页1、手摇轮5、手摇曲柄6、单车棘轮4、传动链条3所组合构成，就实现了野外露营、野外探险活动，对电能有迫切需要的手机充电、夏天纳凉驱蚊、晚间照明等方便性。

附图说明：

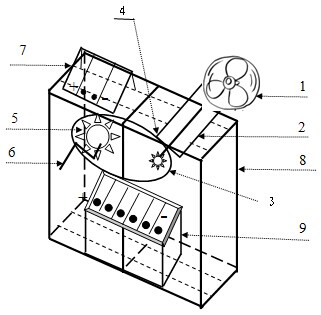

附图1为太阳能多用途供电装置的结构图。

具体实施方式：

下面结合附图及实施例做出进一步的说明。

由图1可知，本太阳能多用途供电装置其技术特点是，该太阳能多用途供电装置由支架8、蓄电池9、太阳能板7、直流电机2、直流风扇页1、手摇轮5、手摇曲柄6、单车棘轮4、传动链条3构成。

参见图1，本太阳能多用途供电装置其工作过程是，使用人员将此装置放于太阳下，让太阳能板对着太阳，让太阳能电板对蓄电池充电，应用时，打开直流电机的开关，直流电机工作，带动直流风扇转动，当需要用到蓄电池对手机等用电器充电时，从蓄电池上引出符合手机电压的充电线，并接入充电接口，就可以对手机充电。当需要利用风扇工作，而蓄电池又没有电时，可以通过手动曲柄6转动带动手摇轮5，并使联结棘轮与手摇轮带卡齿的链条3带动直流电机的轴旋转，使直流风扇页1（此时只利用直流风扇的轴）转动，达到没有电流也可以使风扇工作的状态，完成利用了太阳能的光伏发电、蓄电池储电、蓄电池供电、风扇工作等工作。

由图1可知，本太阳能多用途供电装置的工作原理，图1指出了本太阳能多用途供电装置由铝合金材料的支架8、支架8内部下方的中间位置安装蓄电池9、支架8的顶部左边撑臂上安装太阳能板7、支架8的顶部右边撑臂上安装直流电机2、直流电机2的转子轴前端安装直流风扇页1、支架8的正面上端的中间安装手摇轮5、手摇轮5的中心安装手摇曲柄6、支架8的正面上端的右边安装单车棘轮4、单车棘轮4的中心轴安装直流电机2的转子轴后端、手摇轮5和单车棘轮4的齿轮上安装传动链条3所组合构成，完成利用了太阳能的光伏发电、蓄电池储电、蓄电池供电、风扇工作等功能处理。

由上所述，本实用新型利用了太阳能的光伏发电和蓄电池储电与供电的原理，它由支架、蓄电池、太阳能板、直流电机、直流风扇页、手摇轮、手摇曲柄、单车棘轮、传动链条所组合构成，具有使用简单，携带方便，多功能组合利用的实用性，可广泛应用于人们的野外休闲活动、野外作业的过程中的一种常备供电装置。

权 利 要 求 书

1、太阳能多用途供电装置，其特征是该太阳能多用途供电装置由铝合金材料的支架(8)、支架(8)内部下方的中间位置安装蓄电池(9)、支架(8)的顶部左边撑臂上安装太阳能板(7)、支架(8)的顶部右边撑臂上安装直流电机(2)、直流电机(2)的转子轴前端安装直流风扇页(1)、支架(8)的正面上端的中间安装手摇轮(5)、手摇轮(5)的中心安装手摇曲柄(6)、支架(8)的正面上端的右边安装单车棘轮(4)、单车棘轮(4)的中心轴安装直流电机(2)的转子轴后端、手摇轮(5)和单车棘轮(4)的齿轮上安装传动链条(3)所组合构成。

说 明 书 摘 要

本实用新型公开了一种广泛应用于人们的野外休闲活动、野外作业的过程中的一种太阳能多用途供电装置, 其技术特点是，它利用了太阳能的光伏发电和蓄电池储电与供电的原理，它由支架内部下方的中间位置安装蓄电池、支架的顶部左边撑臂上安装太阳能板、支架的顶部右边撑臂上安装直流电机、直流电机的转子轴前端安装直流风扇页、支架的正面上端的中间安装手摇轮、手摇轮的中心安装手摇曲柄、支架的正面上端的右边安装单车棘轮、单车棘轮的中心轴安装直流电机的转子轴后端、手摇轮和单车棘轮的齿轮上安装传动链条所组合构成，具有使用简单，携带方便，多功能组合利用的实用性，可广泛应用于人们的野外休闲活动、野外作业的过程中的一种常备供电装置。

说  明  书  附  图   和    摘   要  附  图
